ABAX GT107

Installationsguide

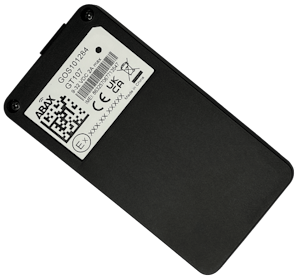

ABAX GT107 spårningsenhet

ABAX GT107 spårningsenhet är designad för enkel installation i både fordon och maskiner. Enheten ska anslutas till en kontant 12V eller 30V strömkälla, och bör därför till exempel kopplas till fordonets batteri eller startmotor. Den gula kabeln och kontakten kan användas för andra digitala ingångar, till exempel användningsloggning för maskiner..

ABAX GT107 teknisk specifikation:

• Dimension: 90x44x18mm

• Vikt: 70g

• Mätarspänning: 9V till 30V DC, Typisk 12V-24V

• Vatten och dammtät: IP67

• GPS noggrannhet: 2,5 meter

• Drifttemperatur: (-20°C to +70°C)

• Sensorer: Accelerometer

• GNSS antenn

• Enkel installation

Dold, extern installation

Av praktiska-, estetiska- och säkerhetsmässiga skäl är det bäst att installera ABAX GT107 dold ovanpå fordonsbatteriet, med antennerna pekande uppåt. Logotypen/dekalen indikerar det korrekta sättet att montera enheten.

• Leta reda på fordonets batteri.

• Om det finns ett lock över batteriet måste detta tas bort.

• Bestäm en monteringsposition – Vanligtvis är det bäst att montera enheten ovanpå batteriet så att den pekar mot fordonets front.

• Kom ihåg att kontrollera om kablarna är tillräckligt långa för att nå batteripolerna.

• Rengör området med den medföljande våtservetten och använd en pappershandduk för att torka av. Fukten från våtservetten minskar tejpens grepp.

• Ta bort filmen och fäst enheten där du vill ha den med dubbelhäftande tejp.

• Anslut den svarta kabeln till fordonets negativa batteripol och anslut den röda kabeln till fordonets positiva batteripol. Kontrollera att terminalerna är ordentligt fastsatta.

• Om enheten får ström blinkar lysdioden.

• Anteckna fordonets registreringsnummer, körsträcka och huvudförarens namn. Ge dessa uppgifter till din chef tillsammans med serienumret som du hittar på kartongen.

Det är kundens ansvar att säkerställa att enheten är korrekt installerad. ABAX täcker inte kostnaden för att ersätta en enhet som är defekt på grund av felaktig installation. Om enheten inte installeras i enlighet med våra riktlinjer kan garantin ogiltigförklaras.

Installationsvideo

Se installatiopnsvideon för ABAX FMM230 - installationen är densamma för ABAX GT107.
